روش تست کمپرسور اینورتر یخچال
روش تست کمپرسور اینورتر یخچال یکی از چالشبرانگیزترین فرآیندهای عیبیابی در صنعت لوازم خانگی مدرن است، زیرا ساختار این کمپرسورها به کلی با کمپرسورهای معمولی (تک سرعته) تفاوت دارد. کمپرسورهای اینورتر که به دلیل بهره وری بالای انرژی و صدای کم، به طور فزایندهای در یخچالهای پیشرفته به کار میروند، توسط یک برد الکترونیکی پیچیده کنترل میشوند. بنابراین، برای تشخیص خرابی، باید به طور دقیق مشخص شود که آیا نقص از خود کمپرسور سه فاز است یا از برد درایور (اینورتر) که وظیفه تأمین برق متغیر را بر عهده دارد.
در سیستمهای اینورتر، برخلاف سیستمهای قدیمی که کمپرسور به طور مستقیم به برق متناوب وصل میشد، برد اینورتر برق ورودی را ابتدا به جریان مستقیم تبدیل کرده و سپس یک جریان متناوب سه فاز با ولتاژ و فرکانس متغیر تولید میکند تا سرعت و توان کمپرسور را متناسب با نیاز سرمایشی تنظیم نماید. این مکانیسم کنترلی پیچیده، به این معنی است که تست سلامت کمپرسور دیگر به سادگی بررسی یک سیمپیچ نیست، بلکه مستلزم بررسی دقیق سه سیمپیچ و اطمینان از یکسان بودن مقاومت آنها است.
این مقاله تخصصی با هدف ارائه یک راهنمای جامع و فنی، تمامی مراحل لازم برای تست کمپرسور اینورتر را، از شناسایی پایههای سه گانه و انجام تستهای اهمی دقیق تا عیبیابی برد درایور و تفسیر نتایج، شرح میدهد. تأکید میشود که به دلیل وجود ولتاژهای بالا روی برد اینورتر، تمامی مراحل باید با رعایت نکات ایمنی بسیار سختگیرانه انجام شود.
فهرست مطالب

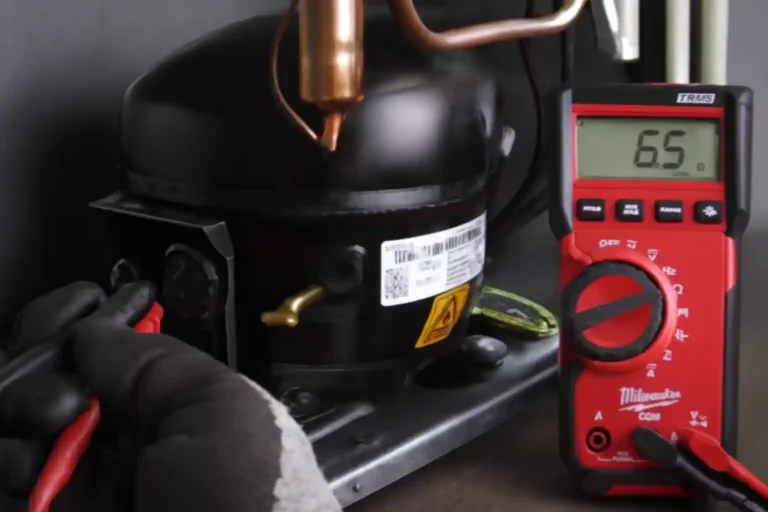

تفاوت های ساختاری و عملکردی کمپرسور اینورتر
برای درک صحیح روشهای تست، ابتدا باید تفاوتهای اساسی کمپرسور اینورتر را با کمپرسورهای سنتی شناخت. این تفاوتها، نحوه عملکرد و نقاط مستعد خرابی را تغییر میدهند.
مکانیسم عملکرد کمپرسور اینورتر
کمپرسورهای اینورتر بر خلاف کمپرسورهای معمولی که در یک سرعت ثابت کار میکنند، از یک موتور مغناطیس دائم استفاده میکنند که با جریان متناوب سه فاز تغذیه میشود. این جریان سه فاز، توسط برد اینورتر تولید میشود و فرکانس و ولتاژ آن دائم در حال تغییر است. این قابلیت کنترل سرعت، به کمپرسور اجازه میدهد تا در توانهای متغیر کار کند و سرمایش را به صورت تدریجی تنظیم نماید. نتیجه این عملکرد، کاهش نوسانات دمایی داخل یخچال، مصرف انرژی بسیار پایینتر و صدای بسیار کمتر در مقایسه با مدلهای قدیمی است.
تفکیک قطعات: کمپرسور سه فاز و برد اینورتر (درایور)
در یک سیستم اینورتر، دو جزء اصلی الکتریکی وجود دارد که باید به طور جداگانه تست شوند: کمپرسور و برد اینورتر. کمپرسور تنها شامل سه سیمپیچ (سهفاز) است و فاقد قطعات جانبی مانند رله استارت، خازن و محافظ حرارتی جداگانه است؛ زیرا تمامی این وظایف توسط برد درایور مدیریت میشوند. بنابراین، اگر کمپرسور کار نکند، مشکل میتواند از خرابی سیمپیچهای کمپرسور یا ناتوانی برد درایور در تأمین برق سه فاز باشد و این دو بخش باید از یکدیگر تفکیک شوند.
نکات ایمنی حیاتی برای تست سیستم های اینورتر
کار با سیستمهای اینورتر به دلیل وجود ولتاژ مستقیم بسیار بالا در برد درایور، به مراتب خطرناکتر از کار با یخچالهای معمولی است و نیازمند احتیاط مضاعف است.
قطع برق و خطر ولتاژ بالا در خازنهای برد اینورتر
همانند هر تست الکتریکی، اولین اقدام حیاتی قطع کامل جریان برق یخچال است. اما نکته بسیار مهمتر در سیستمهای اینورتر، وجود ولتاژ مستقیم سیصد ولت یا بیشتر روی خازنهای بزرگ الکترولیتی برد است که حتی پس از قطع برق اصلی نیز برای مدتی در خازنها ذخیره میماند. این ولتاژ میتواند باعث برقگرفتگی شدید شود. بنابراین، باید حداقل ده تا پانزده دقیقه پس از قطع برق صبر کرد تا ولتاژ خازنها به طور طبیعی تخلیه شود یا توسط یک تکنسین با روشهای ایمن (استفاده از مقاومت مناسب) تخلیه شوند.
ابزارهای تخصصی مورد نیاز برای تست
برای انجام تست دقیق سیمپیچها، به یک مولتیمتر دیجیتال با دقت بالا نیاز است که بتواند مقاومتهای بسیار کم (در حد صفر تا چند اهم) را به درستی اندازهگیری کند. برای تست برد اینورتر و جریان مصرفی نیز ممکن است به یک انبر آمپرمتر کلمپی با قابلیت اندازهگیری جریانهای مستقیم و متناوب (DC/AC) نیاز باشد. همچنین، برای کار با ولتاژهای داخلی برد و تست ولتاژ خروجی، استفاده از پروبها و ابزارهای عایقبندی شده برای جلوگیری از اتصال کوتاه، الزامی است.
روش تست الکتریکی کمپرسور اینورتر (تست اهم)
تست اهمی سادهترین و ابتداییترین روش برای اینکه روش تست کمپرسور اینورتر یخچال را به کار بگیریم و سلامت الکتریکی سیمپیچهای آن را بررسی کنیم، میباشد. این کمپرسورها دارای سه سیمپیچ هستند که باید مقاومت برابری داشته باشند.
شناسایی پایانههای سه گانه و عدم وجود رله استارت
کمپرسورهای اینورتر سه پایه اتصال (که معمولاً با حروف U، V و W مشخص میشوند) دارند که مستقیماً از موتور سه فاز بیرون آمدهاند. برخلاف کمپرسورهای معمولی، هیچ رله استارت یا محافظ حرارتی جداگانهای به این پایانهها متصل نیست و سیمهای ورودی مستقیماً از برد اینورتر به این سه پایه میرسند. برای انجام تست، ابتدا باید سوکت اتصال سه سیم را از پایههای کمپرسور جدا کنید تا دسترسی مستقیم به پایانههای سیمپیچها فراهم شود.
اندازهگیری مقاومت (اهم) سیم پیچها: اصل برابری مقاومتها

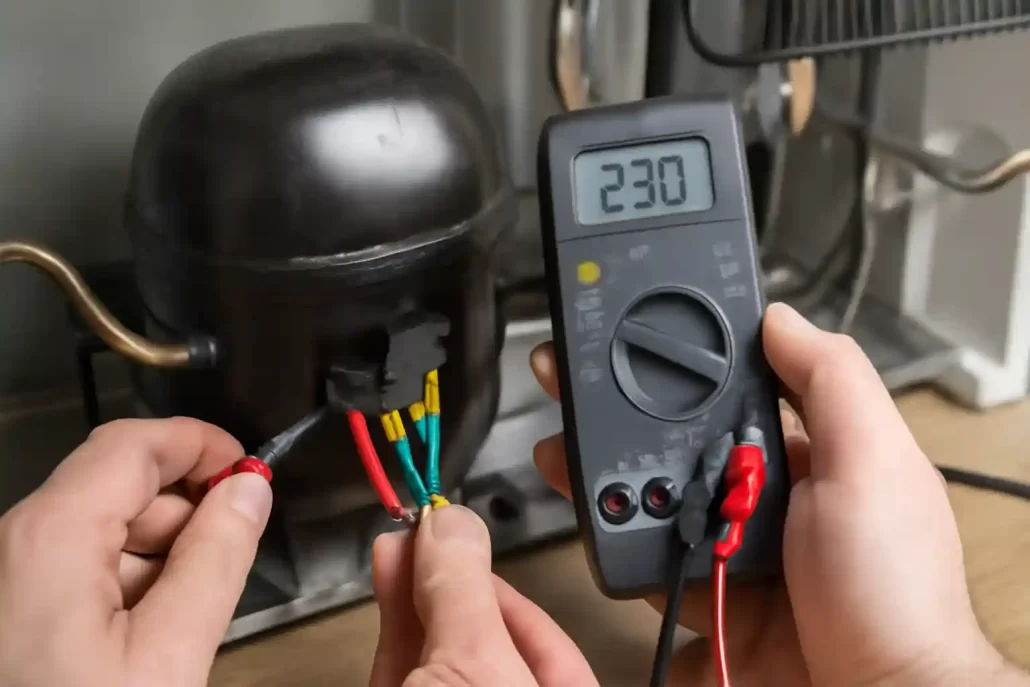

مولتیمتر را در حالت اندازهگیری مقاومت (اهم) تنظیم کنید و مقاومت بین هر جفت از پایانهها را اندازه بگیرید. یعنی مقاومت بین U و V، V و W، و U و W. در یک کمپرسور اینورتر سالم، مقدار مقاومت بین هر سه جفت باید کاملاً یکسان باشد. این مقاومت معمولاً بسیار پایین است و بسته به مدل میتواند بین صفر تا ده اهم متغیر باشد. اگر یکی از مقادیر اندازهگیری شده با دو تای دیگر متفاوت باشد (حتی اختلاف جزئی)، نشاندهنده نقص در یکی از سیمپیچها است و کمپرسور معیوب است.
| سیم پیچ اندازهگیری شده | شرط سلامت کمپرسور | مقادیر مورد انتظار (مثال) |
| U به V | مقاومت باید برابر باشد | R |
| V به W | مقاومت باید برابر باشد | R |
| U به W | مقاومت باید برابر باشد | R (نزدیک به صفر) |
تست اتصال بدنه سیم پیچها
تست اتصال بدنه برای تشخیص سوختن سیمپیچ و اتصال آن به بدنه فلزی موتور، امری ضروری است. در این تست، مولتیمتر را در حالت تست اهم قرار داده و یک پروب را به یکی از پایههای سهگانه کمپرسور و پروب دیگر را به بدنه فلزی کمپرسور (نقاط فاقد رنگ) متصل کنید. در حالت سالم، مولتیمتر باید مدار باز (یا مقاومت بینهایت) را نشان دهد. اگر مقاومت بسیار پایینی (نزدیک به صفر) مشاهده شود، به این معنی است که سیمپیچ سوخته و به بدنه متصل شده است و کمپرسور باید حتماً تعویض شود.

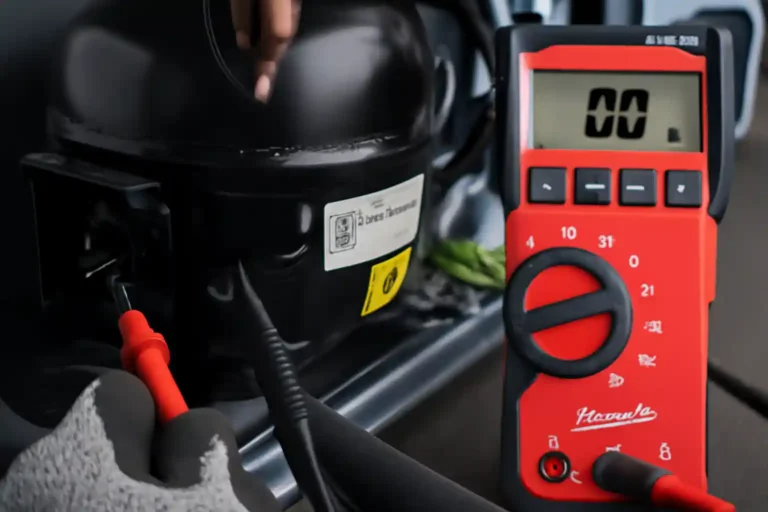

روش تست برد اینورتر (درایور)
اگر تست اهمی کمپرسور سالم بود، احتمال بسیار زیاد مشکل از برد اینورتر است. تست برد اینورتر پیچیدهتر است و عمدتاً توسط تکنسینهای مجاز انجام میشود.
بررسی ولتاژ ورودی و سلامت رله های اصلی
اولین قدم در تست برد، بررسی ولتاژ متناوب ورودی به برد است تا از رسیدن برق استاندارد به برد اطمینان حاصل شود. پس از آن، باید سلامت رلههای اصلی روی برد بررسی شود. رلهها، کلیدهای الکترومکانیکی هستند که برق ورودی را به بخش یکسوساز برد متصل میکنند. خرابی رلهها میتواند باعث عدم ورود برق به مدارهای اصلی و در نتیجه عدم کارکرد کمپرسور شود. تست پیوستگی رلهها و اطمینان از بسته شدن آنها در زمان تلاش برای استارت، مرحلهای کلیدی است.
تست ولتاژ مستقیم (باس) روی خازن اصلی برد
پس از اینکه برق متناوب وارد برد شد، توسط بخش یکسوساز (دیودها) به جریان مستقیم تبدیل شده و در خازنهای بزرگ ذخیره میشود. این ولتاژ ذخیره شده که به آن ولتاژ باس گفته میشود، باید در محدوده سیصد تا سیصد و چهل ولت مستقیم باشد. اندازهگیری ولتاژ باس روی پایانههای خازن اصلی نشاندهنده سلامت بخش یکسوساز برد است. اگر این ولتاژ وجود نداشته باشد یا بسیار پایینتر از حد انتظار باشد، نشاندهنده خرابی در پل دیودی یا بخش ورودی برد است.
تست عملکردی خروجی سه فاز به کمپرسور
تست نهایی برد، بررسی خروجی سه فاز به سمت کمپرسور است. این تست بسیار تخصصی است و معمولاً با استفاده از اسیلوسکوپ یا دستگاههای تست تخصصی برد اینورتر انجام میشود. در حالت تلاش برای کارکرد، برد اینورتر باید یک ولتاژ متناوب سه فاز کنترل شده را به سمت کمپرسور ارسال کند. اگر کمپرسور سالم باشد اما این ولتاژ سه فاز از برد خارج نشود، نشان دهنده نقص در بخش کنترلی (مانند آی جی بی تیها یا میکروکنترلر) برد است که نیاز به تعمیر یا تعویض برد دارد.
علائم خرابی کمپرسور اینورتر و تفسیر نتایج
در سیستمهای اینورتر، علائم خرابی باید با دقت بیشتری تفسیر شوند تا علت اصلی (کمپرسور یا برد) مشخص شود.
علائم شنیداری و عملکردی خرابی در کمپرسور اینورتر
برخلاف کمپرسورهای معمولی که ممکن است صدای تقتق رله بدهند، کمپرسور اینورتر سالم بسیار کمصدا است. علائم خرابی میتواند شامل لرزش شدید یا صدای ناهنجار و غیرطبیعی (غرش) باشد که نشاندهنده نقص مکانیکی داخلی در کمپرسور است. همچنین، ممکن است هیچ صدایی از کمپرسور نیاید اما صدای کلیک یا تقتق از خود برد اینورتر شنیده شود که نشاندهنده تلاش ناموفق برد برای استارت زدن کمپرسور و فعال شدن مدار محافظتی است.
تفسیر نتایج: خرابی سیمپیچ در مقابل نقص برد
تفسیر نتایج در روش تست کمپرسور اینورتر یخچال یک قاعده طلایی دارد:
- اگر تست اهمی کمپرسور ناموفق باشد (مقاومت نابرابر یا اتصال بدنه)، کمپرسور خراب است.
- اگر تست اهمی کمپرسور موفق باشد (مقاومت یکسان و بدون اتصال بدنه)، اما کمپرسور کار نمیکند و ولتاژ باس برد درست است، نقص قطعاً از برد اینورتر است. این بدان معنی است که برد به درستی جریان سه فاز کنترل شده را به کمپرسور سالم ارسال نمیکند.
نتیجه گیری
روش تست کمپرسور اینورتر یخچال نیازمند یک رویکرد دوگانه و بسیار فنی است که در آن ابتدا سلامت کمپرسور سه فاز با تست اهمی سهگانه و یکسان بودن مقاومتها تأیید میشود و سپس برد درایور (اینورتر) مورد عیبیابی قرار میگیرد. این تمایز در عیبیابی، که ناشی از مکانیسم کنترل سرعت و جریان سه فاز است، کلید تشخیص درست است.
تأکید بر این نکته ضروری است که در صورت مشاهده مقاومتهای نابرابر یا اتصال بدنه، کمپرسور باید تعویض شود. اما اگر کمپرسور از نظر الکتریکی سالم باشد، نقص سیستم عمدتاً به دلیل نقص در برد اینورتر است که نتوانسته جریان سه فاز کنترلی را به درستی به موتور برساند.
به دلیل وجود ولتاژهای مستقیم بالا روی خازنهای برد اینورتر، رعایت کامل نکات ایمنی از جمله قطع برق و تخلیه ایمن خازنها در تمامی مراحل تست بسیار ضروری است. انجام این تستهای تخصصی باید توسط تکنسینهای مجرب و مسلط به الکترونیک قدرت انجام شود تا از هرگونه خطر و آسیب اضافی به سیستم پیچیده یخچالهای اینورتر جلوگیری به عمل آید.
سوالات متداول (FAQ)
آیا میتوان کمپرسور اینورتر را با برق مستقیم تست کرد؟
خیر. کمپرسورهای اینورتر بر خلاف کمپرسورهای معمولی، با برق مستقیم یا متناوب معمولی (دو سیم) کار نمیکنند. اتصال مستقیم برق متناوب به سیمپیچهای کمپرسور اینورتر باعث سوختن و آسیب جدی به آن میشود. تست این کمپرسورها باید صرفاً از طریق برد اینورتر یا با استفاده از دستگاههای شبیهساز سه فاز انجام شود.
چرا تعویض کمپرسور اینورتر گرانتر است؟
هزینه تعویض کمپرسور اینورتر علاوه بر قیمت بالاتر خود کمپرسور، شامل قیمت برد اینورتر نیز میشود. در بسیاری از موارد، تعویض کمپرسور بدون تعویض برد توصیه نمیشود و یا اینکه خرابی برد، کمپرسور را هم از بین برده است. همچنین، به دلیل تکنولوژی پیچیده، فرآیند وکیوم و شارژ مبرد حساستر است.
عمر مفید کمپرسور اینورتر چقدر است؟
کمپرسورهای اینورتر به دلیل کارکرد با سرعت متغیر و کاهش نوسانات استارت و توقف، به طور کلی عمر مفید بالاتری نسبت به کمپرسورهای تک سرعته دارند و معمولاً برای کارکرد طولانیمدت (بیش از ده سال) طراحی شدهاند، البته این امر به نگهداری مناسب و پایداری ولتاژ برق ورودی بستگی دارد.
آیا نوسانات برق به کمپرسور آسیب میزند یا به برد؟
نوسانات برق ابتدا به برد اینورتر آسیب میزند. ولتاژ بالا میتواند پل دیودی، خازنها و ترانزیستورهای قدرت (IGBT) را روی برد بسوزاند. در نتیجه، برد از کار میافتد و کمپرسور نمیتواند روشن شود. اگرچه کمپرسور خود کمتر آسیب میبیند، اما تعویض برد به تنهایی نیز هزینه بالایی دارد.
آیا تست فشار برای کمپرسور اینورتر انجام میشود؟
بله، اگر تست های الکتریکی (اهم) سالم باشند، تست فشار برای ارزیابی راندمان مکانیکی کمپرسور (توانایی فشردهسازی) انجام میشود، دقیقاً مشابه کمپرسورهای معمولی. ضعف در فشردهسازی، نشاندهنده خرابی مکانیکی داخلی است.
