روش شارژ گاز مبرد R404A و موارد استفاده از آن
هر کدام از گازهای مبرد با روش مخصوص به خود شارژ می‌شوند. اگر بخواهیم از گاز R404A استفاده کنیم باید با روش شارژ کردن این گاز آشنا باشیم. این گاز یکی از پرکاربردترین گازهای مبرد در جهان است که به طور گسترده در صنایع تجاری و تبریدی مورد استفاده قرار می‌گیرد. دلیل محبوبیت این گاز تنها به خاطر کاربرد گسترده آن نیست بلکه این گاز زمانی که تولید شد، به عنوان بهترین جایگزین برای گازهای مبرد مخرب لایه ازون انتخاب شد. از این رو استفاده از آن رایج شد تا جایی که امروزه عنوان پرکاربردترین گاز مبرد جهانی را به خود اختصاص داده است. در ادامه با روش شارژ گاز R404A ، فشار برگشت گاز R404A و خصوصیات این گاز مبرد، آشنا شوید.
فهرست مطالب
روش شارژ گاز مبرد R404A
در ابتدا باید بدانید که گاز R404A ترکیبی از سه گاز مبرد است. گاز R125، R134A و R143A با نسبت‌های معینی در ترکیبات این گاز به کار رفته‌اند. R125 44 درصد و R143A 52 درصد و R134a تنها 4 درصد در این گاز به کار رفته است. نکته مهمی که برای شارژ این گاز باید بدانید، این است که درصد ترکیبات آن بسیار مهم است و اگر این درصد تغییر کند، گاز کارایی لازم را نخواهد داشت. از این رو هنگام شارژ دستگاه با این محصول، از گاز مایع استفاده می‌کنند. گاز مایع درصد نسبت مشخصی دارد و دچار تغییر نخواهد شد.
روش شارژ گاز مبرد R404A به این صورت است که در ابتدا باید زمانی که کمپرسور خاموش است، در خط دیس شارژ، کپسول را به دستگاه وصل کنیم و آن را در موقعیت شارژ قرار دهیم. شیر کپسول را باز کنید تا گاز مایع به آرامی به سیستم تزریق شود.
چه زمانی متوجه شویم که شارژ گاز مبرد به اتمام رسیده است؟
برای این که متوجه این موضوع شوید باید به تغییرات کپسول توجه کنید. اگر همچنان سیستم مکش در حال کار باشد، یعنی شارژ به اتمام نرسیده است. زمانی که متوجه این موضوع شدید که دیگر گازی وارد سیستم نمی‌شود می‌توانید شیر کپسول را ببندید و آن را از دستگاه جدا کنید. در این وضعیت شارژ کامل، انجام گرفته است.

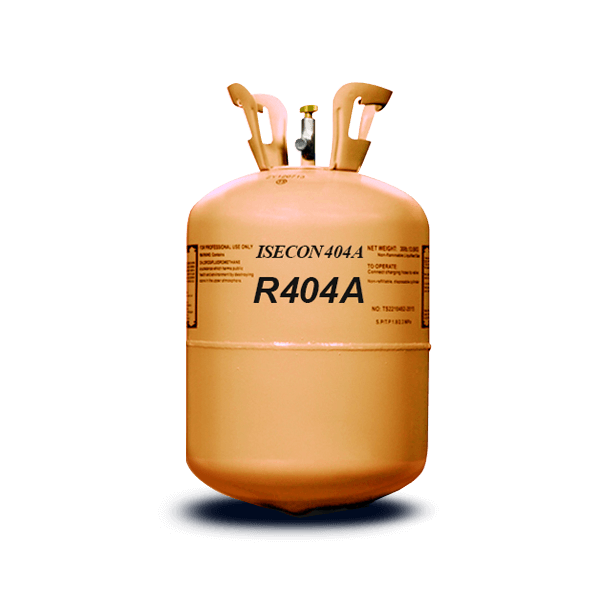

فشار برگشت گاز R404A (فشار گاز ۴۰۴)
یکی از نکات مهم در کار با گاز R404A، توجه به فشار برگشت گاز R404A (فشار گاز ۴۰۴) است. این فشار نشان‌دهنده وضعیت عملکرد سیستم تبرید و میزان بازدهی گاز در مدار یخچال، فریزر یا چیلر می‌باشد. اندازه‌گیری فشار برگشت به تکنسین‌ها کمک می‌کند تا مطمئن شوند گاز به درستی در سیستم جریان دارد و دمای یخچال یا چیلر در بازه استاندارد باقی می‌ماند.
فشار برگشت گاز R404A تحت تأثیر عواملی مانند دمای محیط، نوع روغن به کار رفته در کمپرسور و وضعیت قطعات داخلی سیستم است. اگر فشار برگشت پایین‌تر یا بالاتر از محدوده استاندارد باشد، ممکن است نشان‌دهنده کمبود گاز، نشتی در مدار یا ایراد در کمپرسور باشد. در چنین شرایطی، راندمان سیستم کاهش یافته و کارکرد طولانی کمپرسور باعث افزایش مصرف برق و استهلاک دستگاه می‌شود.
برای حفظ عملکرد بهینه، همواره باید فشار برگشت را در زمان شارژ گاز و در حین بهره‌برداری کنترل کرد. این کار به تکنسین‌ها امکان می‌دهد میزان شارژ دقیق گاز را تشخیص دهند و از آسیب‌های احتمالی به کمپرسور جلوگیری کنند. در نتیجه، بررسی و نگهداری صحیح فشار برگشت گاز R404A یکی از مراحل حیاتی در نگهداری و عملکرد مطمئن سیستم‌های تبریدی است و باید به آن توجه ویژه‌ای شود.
جدول دما و فشار گاز R404A
برای کار با گاز R404A، یکی از ابزار های کلیدی، جدول دما و فشار است. این جدول نشان می‌دهد در هر دمای مشخص، فشار متناظر گاز در سیستم چقدر است و کمک می‌کند تکنسین‌ها عملکرد دستگاه را دقیق‌تر بررسی کنند. با استفاده از این جدول می‌توان فهمید که آیا سیستم به درستی شارژ شده و گاز به درستی در مدار جریان دارد یا خیر.
هر گاز مبرد در شرایط دمایی و فشاری مشخص رفتار متفاوتی دارد و R404A نیز از این قاعده مستثنا نیست. جدول دما و فشار R404A به تکنسین‌ها امکان می‌دهد تا مقدار شارژ گاز را مطابق دمای محیط و نیاز سیستم تنظیم کنند. این کار باعث می‌شود کمپرسور تحت فشار بیش از حد قرار نگیرد و راندمان سیستم در بالاترین حد باقی بماند.
استفاده از این جدول به ویژه هنگام شارژ گاز، عیب‌یابی سیستم یا بررسی نشتی اهمیت دارد. با دانستن فشار مناسب در دمای مشخص، می‌توان از کمبود گاز یا عملکرد نادرست کمپرسور جلوگیری کرد و عمر مفید دستگاه را افزایش داد.
| دما (°C) | فشار اشباع (Bar) | فشار اشباع (Psi) |
|---|---|---|
| -40 | 1.4 | 20 |
| -30 | 2.2 | 32 |
| -20 | 3.2 | 46 |
| -10 | 4.5 | 65 |
| 0 | 6.2 | 90 |
| 5 | 7.2 | 105 |
| 10 | 8.3 | 120 |
| 15 | 9.5 | 138 |
| 20 | 10.8 | 157 |
| 25 | 12.2 | 177 |
| 30 | 13.7 | 199 |
| 35 | 15.3 | 222 |
| 40 | 17.0 | 246 |
نکات کاربردی جدول دما و فشار R404A:
فشار سیستم باید متناسب با دمای محیط و جدول فوق تنظیم شود.
اگر فشار پایین‌تر از مقدار جدول باشد، احتمال کمبود گاز یا نشتی وجود دارد.
فشار بالاتر از مقدار جدول ممکن است نشان‌دهنده شارژ بیش از حد یا مشکل در کمپرسور باشد.
این جدول به تکنسین‌ها کمک می‌کند تا شارژ دقیق و بهینه R404A را انجام دهند و راندمان سیستم را حفظ کنند.
چه نکاتی را هنگام شارژ گاز R404A باید رعایت کنیم؟
این گاز تنها با روغن پلی یول استر سازگاری دارد، در هنگام تعویض گاز سیستم و شارژ آن، این موضوع را مد نظر قرار دهید. در صورتی که میخواهید گاز کمپرسورهای قدیمی را تعویض کنید، حواستان را جمع کنید که روغن‌های معدنی با گاز R404A سازگاری ندارند.
گاز R404A با میزان متفاوتی شارژ می‌شود. برای شارژ این گاز باید به دمای اپراتور و نوع سیستم توجه کرد.
پس از شارژ گاز باید کپسول را در وضعیتی قرار دهید که امکان خروج جزئی مایع مبرد را داشته باشد تا مایع خارج شده از کپسول، بتواند تا حدی تبخیر شود و وارد کمپرسور نشود.
آشنایی با کاربرد گاز R404A
این گاز معمولاً برای سیستم‌های سردسازی که دمایی بین 45- درجه و 15 درجه دارند، مورد استفاده قرار می‌گیرد. از آن جایی که پایداری و بازدهی گاز r404A بالا است، در صنایع حمل و نقل و مواردی که نیاز به بازه دمایی بالایی دارند مورد استفاده قرار می‌گیرد. این گاز بدون بو و بدون رنگ است و با آب و هوا هیچ واکنشی ندارد. از این رو برای مصارف خانگی بسیار مناسب است. گاز R404A از انواع گازهای بی خطر است و قابلیت انفجار ندارد. در بیشتر یخچال‌ها و چیلرها نیز می‌توانید کاربرد این گاز را مشاهده کنید.
شما به طور معمول در فروشگاه‌هایی که مواد غذایی خود را درون یخچال‌های ویترینی نگهداری می‌کنند، شاهد استفاده از گاز R404A هستید. از آن جایی که گاز R404A غیر سمی است، برای مصارف گوناگون کاربرد زیادی دارد. در صورت نشتی و از بین رفتن گاز مبرد R404A خطری اطرافیان را تهدید نمی‌کند. این موضوع در حالی مهم است که در گذشته، گازهای قابل اشتعال و سمی در بخش خنک سازی یخچال‌ها و چیلرها مورد استفاده قرار می‌گرفت. گازهای مبرد قدیمی نه‌تنها خطری بزرگ برای جان انسان‌ها محسوب می‌شدند، بلکه مخرب محیط زیست نیز بودند. بی خطری گاز R404A باعث شده، استفاده از این گاز مبرد در صنایع یخچال سازی و کولرسازی رایج شود.
روغن مخصوص گاز R404A
یکی از نکات بسیار مهم در نگهداری و شارژ گاز R404A، استفاده از روغن مناسب کمپرسور است. گاز R404A تنها با روغن پلی‌یول استر (POE) سازگار است و استفاده از روغن‌های معدنی یا سایر انواع روغن‌ها می‌تواند باعث اختلال در عملکرد سیستم شود.
روغن کمپرسور وظیفه روان‌کاری قطعات داخلی و کاهش اصطکاک را دارد و اگر با گاز ناسازگار باشد، ممکن است رسوب ایجاد شود یا گاز مبرد به درستی در مدار جریان نداشته باشد. در نتیجه کمپرسور تحت فشار بیشتر کار کرده و راندمان سیستم کاهش می‌یابد.
هنگام تعویض یا شارژ گاز R404A، تکنسین‌ها باید اطمینان حاصل کنند که سیستم کاملاً با روغن پلی‌یول استر پر شده باشد. همچنین، اگر سیستم قبلاً با روغن معدنی کار می‌کرده، باید قبل از شارژ R404A، روغن قدیمی تخلیه و سیستم به‌طور کامل شست‌وشو شود تا از اختلال عملکرد جلوگیری شود.
استفاده صحیح از روغن مخصوص گاز R404A باعث افزایش عمر مفید کمپرسور، بهبود بازدهی سیستم و کاهش مصرف انرژی می‌شود. بنابراین توجه به این موضوع یکی از مراحل کلیدی در نگهداری و شارژ گاز R404A است.
سخن پایانی :
ما در این بخش برای شما عزیران نکات و طریقه ی شارژ گاز مبرد R404A را شرح دادیم شما دوستان می توانید برای خرید و کسب اطلاعات بیشتر از انواع مختلف گازها از جمله گازهای r134a و گاز r22 با ما در ارتباط باشید.
